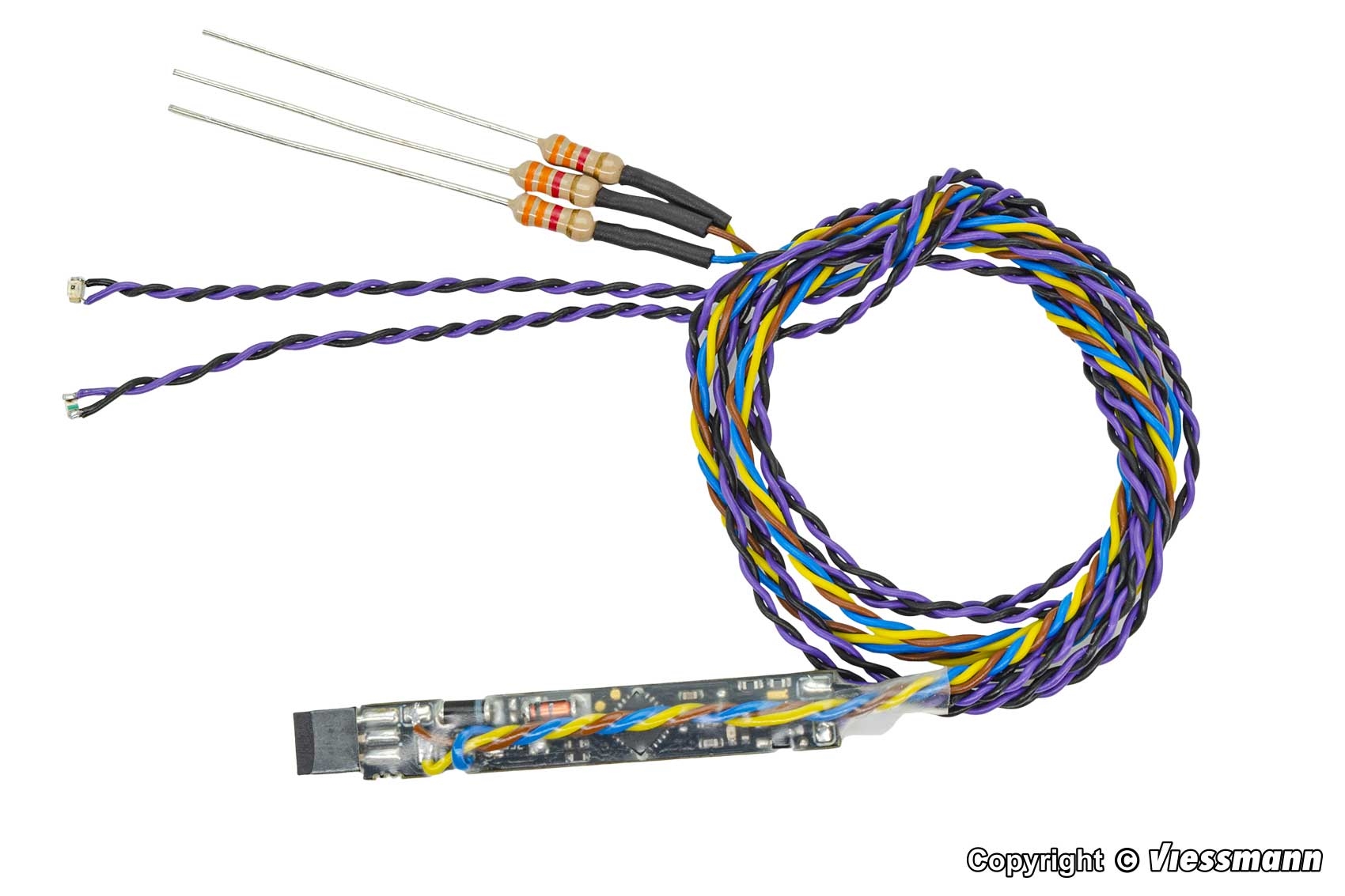

Viessmann 8403 CarMotion IR Mini H0

CarMotion IR Mini - Das Modul ermöglicht es, zahlreiche Befehle per Infrarotsignal an die Car Motion Fahrzeuge zu senden.

Vom einfachen Blinken bis hin zum Abbremsen und Anhalten von beispielsweise Car Motion Fahrzeugen. vor einer Kreuzung/Ampel. Die beiden Infrarot-Sendedioden können unauffällig neben der Fahrbahn, aber auch mit geringem Abstand in der Fahrbahn oder im Fahrbahnrand platziert werden.

Das Modul lässt sich wie die Fahrzeuge bequem im Car Manager konfigurieren. Sämtliche in den Fahrzeugen gespeicherten Makros können vom Modul abgerufen werden, auch solche, die aus technischen Gründen nicht über Magnetsequenzen abgerufen werden können.

Die beiden IR-LEDs senden je nach eingestelltem Betriebsmodus unterschiedliche Signale. Eine der vielen Anwendungen ist das punktgenaue Anhalten vor einer Ampel o.ä.

Die erste IR-LED wird in geringem Abstand vor der Ampel platziert und sendet bei Rot den Befehl zum Abbremsen. Anschließend kommt das Fahrzeug sanft an einem optionalen Stoppmagneten (Nordpol) zum Stehen. Die zweite IR-LED befindet sich dann in unmittelbarer Nähe der Ampel und sendet den Startbefehl, wenn die Ampel grün ist. Hierzu wird das Modul direkt von der Viessmann Ampelsteuerung, Artikelnummer 5094 oder 5095, oder der Bahnübergangssteuerung 5104 oder 5107 über den Steuereingang angesteuert.

Der Eingang ermöglicht es außerdem, das Modul per Schalter, Relaiskontakt oder DCC-Kupplungsbefehl über eine geeignete Zentrale (Central Station, ESU ECoS, etc.) anzusteuern.

Maße der Leiterplatte mit Kabelausgang: ca. L 45 x B 5 x H 5 mm
Empfohlener Montageplatz (Programmierstecker): ca. L 55 x B 5 x H 5 mm
Kabellänge für die IR-LEDs: ca. je 300 mm
Abmessungen der IR-LEDs: ca. L 2 x B 1,2 x H 1,2 mm
