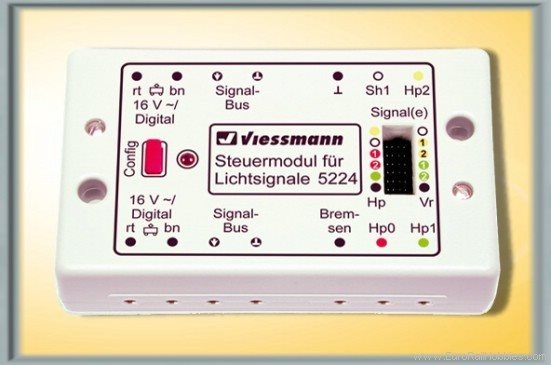

Viessmann 5224 Steuermodul für Lichtsignal mit eingebautem Decoder für MM/DCC

Steuermodul für digitale/analoge Lichtsignale

Dieses Modul verfügt über einen integrierten Digitaldecoder (Märklin-Motorola, NMRA-DCC) und dient
zur Steuerung von zwei Lichtsignalen (Haupt- und Spitzensignal) mit LEDs und gemeinsamem Pluspol
oder Glühlampen, sofern deren Stromaufnahme zusammen nicht mehr als 200 mA beträgt.
Vorbildgerechter, sanfter Signalbildwechsel. Geeignet für alle Lichtsignale der Gleise 0 bis Z
(ausgenommen Signale mit Multiplextechnik). Der Wechsel kann konventionell über die Tastenstellpulte
Art. 5545, 5546 und 5547 oder direkt digital erfolgen. Es ist mit dem Viessmann-Signalbus
ausgestattet und kann für folgende Anwendungen konfiguriert werden:

- 2- oder Mehrzeit-Lichtsignal: Ein 2-Leiter-Hauptsignal mit den Signalbildern „Fahrt“ und „Halt“
benötigt das Tastenstellpult Art. 5547 (für 4 Signale) oder eine Digitaladresse. Ein 3- oder
4-Klang-Signal mit den Zusatzbegriffen Langsamfahrt und Rangierverbot aufgehoben benötigt das
Schlüsselstellpult Art. 5546 (3-Klang, 2 Signale) bzw. 5545 (4-Klang, 2 Signale) bzw. 2 Adressen im
Digitalbetrieb.

- Bahnhofssignal oder Blocksignal: Bei der Konfiguration als Blocksignal reagiert das Modul
automatisch auf den übermittelten Gleiszustand. Diese Funktion erfordert Gleisbesetztmeldungen mit
Dauerkontakten. Pro Signalabschnitt sind bis zu 2 überwachte Abschnitte erforderlich. In diesem
Modus schaltet das Modul automatisch auf Geschwindigkeit, wenn der folgende Abschnitt über den
Signalbus als frei gemeldet wird. Ist einer der beiden Abschnitte belegt, schaltet das Modul auf
Halt.

- Eigenes Vorsignal oder Vorsignal am Mast: Das Signalmodul steuert das Hauptsignal und das
zugehörige Vorsignal bzw. das Vorsignal eines nachfolgenden Signals, wenn es am eigenen Mast
angebracht ist. In diesem Fall wird das Vorsignal beim Halten vorbildgetreu dunkel geschaltet.

- Fahrstrom unterbrechen oder Bremsgenerator beim Halten einschalten: Mit dem anschließbaren
Zugbeeinflussungsrelais Art. 5228 kann das Modul Züge automatisch anhalten. Dies kann entweder durch
Abschalten des Fahrstroms vor dem Signal oder, bei Digitalsystemen noch vorbildgetreuer, durch
Umschalten auf das Bremsmodul Art. 5228 erfolgen. 5232 (für Märklin-Motorola) oder einen
Bremsgenerator (für NMRA-DCC). Damit ist eine Blockstreckensteuerung sowohl im Analog- als auch im
Digitalbetrieb möglich.

- Verknüpftes Signal: Über die Konfiguration lässt sich festlegen, ob ein Signal nur Halt und
Langsamfahrt anzeigen soll. Auch in diesem Fall benötigt das Modul lediglich das
Schlüsselstellpult Art. 5547 oder eine Digitaladresse.

Sowohl bei der Ansteuerung über Tastenstellpulte als auch über Kontaktgleise sorgt die Logik im
Steuermodul dafür, dass bei gleichzeitigem Drücken mehrerer Tasten immer die rote Taste gewinnt.
