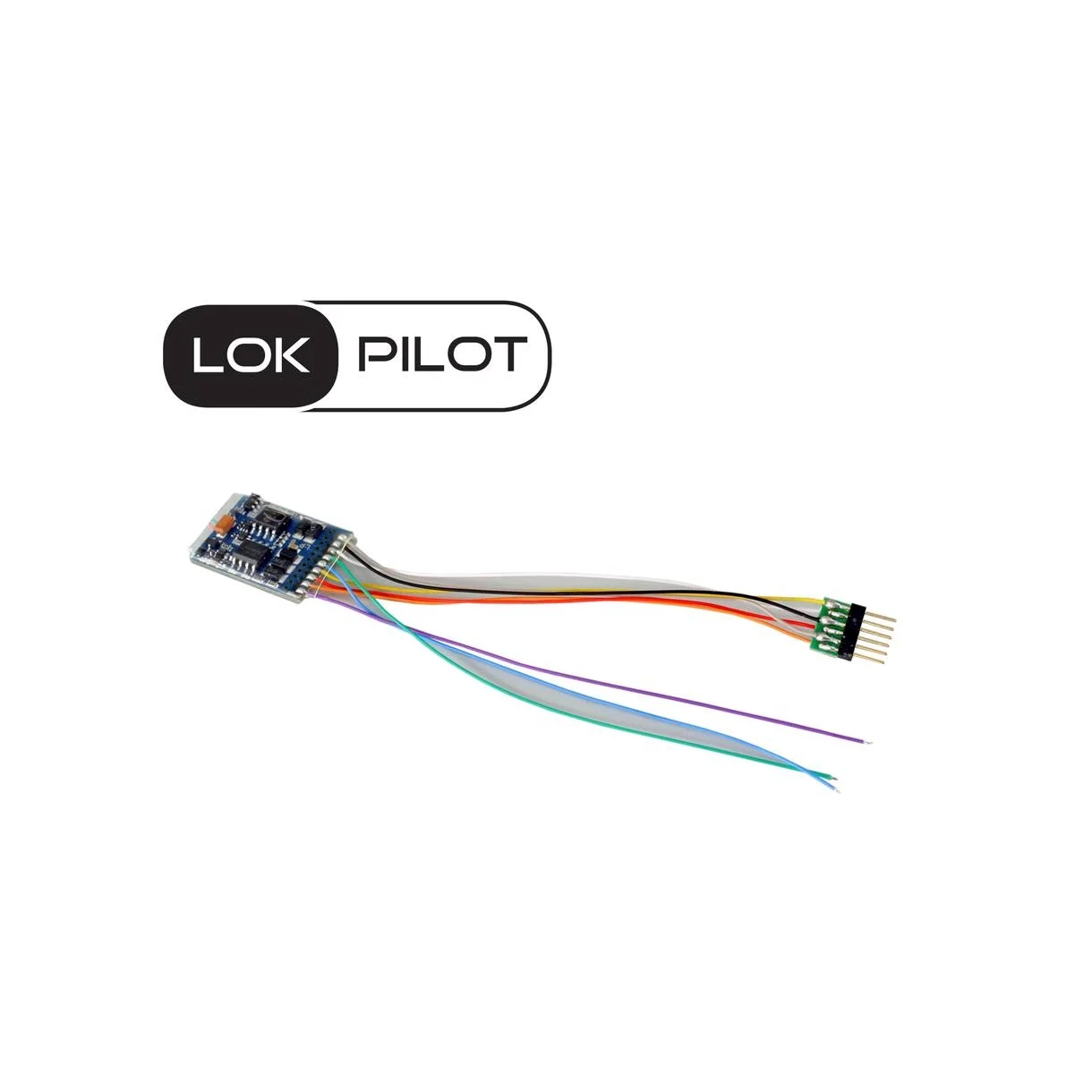

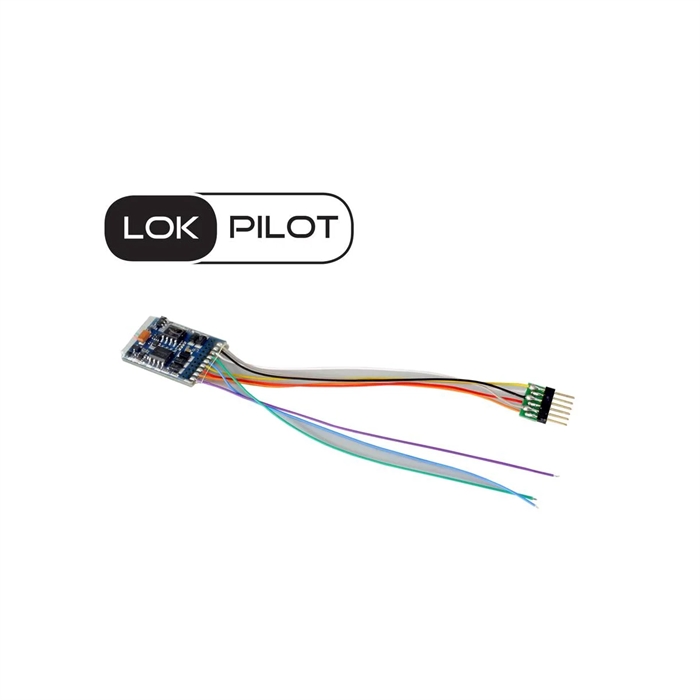

ESU 59616 LokPilot 5 DCC/MM/SX/M4, 6-poliger NEM651-Stecker, Spurweite H0.0

Der LokPilot 5 ist das Flaggschiff der LokPilot-Familie und eignet sich für nahezu alle Aufgaben bei Lokomotiven der Spurweiten H0 und 0.

LokPilot 5 Decoder sind mit allen gängigen Schnittstellen erhältlich.

Betriebsarten
Der LokPilot 5 ist ein echter Multiprotokoll-Decoder. Er beherrscht das DCC-Datenformat sowie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Gänge ebenso selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder vollautomatisch an einer geeigneten digitalen Steuerzentrale an.

Er beherrscht alle DCC-Programmiermodi und dank RailCom können die CV-Werte auf dem Hauptgleis mit geeigneten Bedienfeldern ausgelesen werden. Für Bedienfelder, die nur CVs von 1 bis 255 programmieren können, stehen Hilfsregister zur Verfügung.

Motorola®-Anwender haben bis zu 28 Gänge an 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Ansteuerung von 16 Funktionen. Ein integrierter Programmiermodus erlaubt zudem die Umprogrammierung mit der bekannten Steuereinheit 6021.

Das M4-Protokoll ermöglicht die automatische Anmeldung an mfx-kompatiblen Bedienfeldern. Alle 32 möglichen Funktionstasten sind vorhanden.

Der LokPilot 5 Decoder erkennt Märklin®-Bremsstrecken sowie ZIMO®-HLU/ZACK-Befehle oder das Lenz®-ABC-System. Bremsen mit DCC-Bremsmodulen oder mit Gleichspannung ist ebenfalls möglich. Zusätzlich kann er auch mit einer Selectrix®-Bremsdiode anhalten. Ein automatisches ABC-Pendelzugsystem ermöglicht den automatischen Pendelverkehr zwischen zwei Bahnhöfen.

Der LokPilot 5 Decoder kann für analoge Gleich- und Wechselstromzüge verwendet werden.

Der Decoder schaltet die Betriebsarten automatisch im laufenden Betrieb um. In den meisten Fällen sind keine Einstellungen erforderlich.

Funktionen
Wir wissen, dass Sie Ihre Lokomotiven so realistisch wie möglich gestalten möchten. Deshalb haben wir den LokPilot 5 mit Funktionsausgängen ausgestattet. Je nach Schnittstellendesign bietet jeder LokPilot 5 Decoder mindestens 10 verstärkte Funktionsausgänge mit jeweils 250 mA Ausgangsstrom. In den Versionen mit PluX22- oder 21MTC-Schnittstelle sind zusätzlich 4 Ausgänge zur Ansteuerung von Servos oder Logikpegeln vorhanden. Alle wichtigen Beleuchtungsfunktionen sind integriert. Die Helligkeit jedes Ausgangs lässt sich separat einstellen. Der Decoder schaltet sich beim Entkoppeln von ROCO-, Krois®- und Telex®-Kupplungen automatisch ein und aus.

Motorsteuerung
Die Motorsteuerung des LokPilot 5 wurde nochmals grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10 kHz bis 50 kHz sorgt für einen besonders leisen Betrieb, insbesondere bei Glockenankermotoren – das typische Brummen gehört der Vergangenheit an. Die Lastregelung lässt sich nun auch an schwierige Fälle mit bis zu 10 CVs anpassen. Die einzigartige „Autotune“-Funktion ermöglicht die automatische Kalibrierung des Decoders auf den Motor. Der LokPilot 5 Decoder liefert selbst für ältere Motoren mit bis zu 1,5 A Motorstrom ausreichend Leistung.

Betriebssicherheit
Bei Bedarf kann ein PowerPack an den LokPilot 5 angeschlossen werden, um verschmutzte Gleisabschnitte zu überbrücken.

Schutz
Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie lange Freude an Ihrem Decoder haben.
