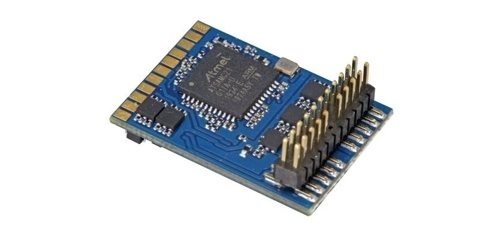

ESU 59612 ESU LokPilot 5 Multiprotokoll für Märklin Motorola, DCC, MFX und Selectrix mit PluX22 NEM-Stecker

LokPilot 5 ist der wichtigste Vertreter der LokPilot Familie und eignet sich für nahezu alle
Problemstellungen bei Lokomotiven der Spurweite H0 und 0.
LokPilot 5 Decoder werden mit allen gängigen Schnittstellen angeboten.
Bedingungen
LokPilot 5 ist ein echter Multiprotokoll-Decoder. Es beherrscht die Datenformate DCC sowie
Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen
ebenso selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus®
melden sich die Decoder vollautomatisch bei einer geeigneten Digitalzentrale an.
Es beherrscht alle DCC-Programmiermodi und dank RailCom® können mit geeigneten Zentralen die
CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen gibt es Zusatzregister, die nur CVs von
1-255 programmieren können.
Motorola®-Benutzer können bis zu 28 Fahrstufen mit 255 Adressen nutzen. Drei zusätzliche Motorola®-
Adressen ermöglichen die Aktivierung von 16 Funktionen. Ein eingebauter Programmiermodus ermöglicht
zudem eine Neuprogrammierung mit der bewährten 6021-Steuereinheit.
Das M4-Protokoll ermöglicht eine automatische Anmeldung an mfx®-kompatiblen Zentralen. Hier werden
alle 32 möglichen Funktionstasten angeboten.
Der LokPilot 5 Decoder erkennt die Märklin® Bremslängen ebenso wie ZIMO® HLU/ZACK-Befehle oder das
Lenz® ABC-System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich.
Außerdem stoppt es mit einer Selectrix®-Bremsdiode. Ein automatischer ABC-Pendelzug ermöglicht das
automatische Pendeln zwischen zwei Stationen.
Der LokPilot 5 Decoder kann auf analogen Gleichstrom- und Wechselstrombahnen eingesetzt werden. Der
Decoder schaltet vollautomatisch „on-the-fly“ zwischen den Betriebsarten um. Normalerweise muss
nichts eingestellt werden.
Merkmale
Wir wissen, dass Sie möchten, dass Ihre Lokomotiven so realistisch wie möglich sind. Deshalb haben
wir den LokPilot 5 mit Funktionsausgängen ausgestattet. Jeder LokPilot 5 Decoder bietet je nach
Schnittstellenausführung mindestens 10 verstärkte Funktionsausgänge mit jeweils 250mA Ausgangsstrom.
Bei den Versionen mit PluX22- oder 21MTC-Schnittstelle wurden 4 Ausgänge für Steuerservos oder
logische Pegelausgänge hinzugefügt. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit
jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und
Abdrücken beim Abkuppeln von ROCO®-, Krois®- und Telex®-Kupplungen.
Motorsteuerung
Die Motorsteuerung des LokPilot 5 wurde nochmals grundlegend verbessert. Eine variabel einstellbare
PWM-Taktfrequenz von 10 kHz bis 50 kHz sorgt insbesondere bei Glockenankermotoren für einen
superleisen Betrieb – das typische „Brummen“ gehört der Vergangenheit an. Das Lastmanagement kann
nun mit bis zu 10 CVs an schwierige Situationen angepasst werden. Die einzigartige „Autotune“-
Funktion ermöglicht die automatische Kalibrierung des Decoders auf den Motor. Mit bis zu 1,5 A
Motorstrom bietet der LokPilot 5 Decoder ausreichend Power, auch für ältere Motoren.
Betriebssicherheit
Auf Wunsch kann an den LokPilot 5 ein PowerPack angeschlossen werden, um verschmutzte
Gleisabschnitte zu überbrücken.
Schutz
Selbstverständlich sind alle Funktionsausgänge und der Motorausgang gegen Überlastung geschützt. Wir
möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
