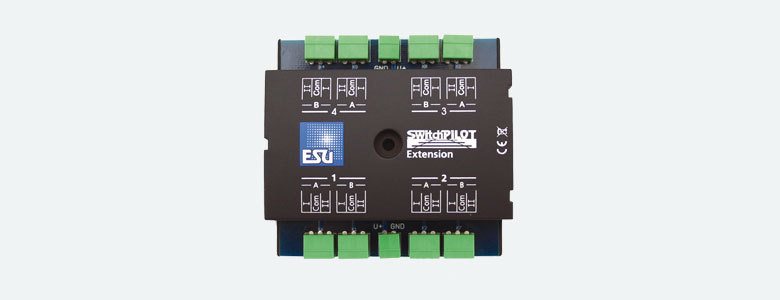

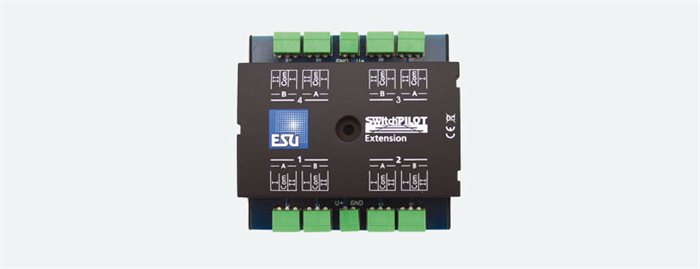

ESU 51801 Switchpilot-Erweiterung mit 4 Relaisausgängen

Bei Bedarf lässt sich der SwitchPilot mit dem SwitchPilot-Erweiterungsmodul erweitern: Es wird
seitlich am SwitchPilot angeschlossen und bietet vier relaisgesteuerte Ausgänge zum Schalten
potentialfreier Lasten oder zum Polarisieren der Herzstückweiche – die ideale Ergänzung für
anspruchsvolle Schaltungen.

Betriebsarten
Das SwitchPilot-Erweiterungsmodul funktioniert nur in Verbindung mit einem SwitchPilot. Bei
seitlichem Anschluss wird es direkt vom SwitchPilot mit Strom versorgt. Es enthält insgesamt vier
Doppelrelais (2 x DPDT), die jeweils einem Paar transistorisierter SwitchPilot-Ausgänge zugeordnet
sind.
Die Kontaktstellung des jeweiligen Relais ist direkt vom Zustand dieses Ausgangspaares abhängig.
Mithilfe des Relais können Lasten galvanisch vom restlichen Gleis getrennt geschaltet
(Funktionsweise wie bei einem k84) oder eine motorisierte Weiche polarisiert werden.
Mit der Dauerleistung von 1,5 Ampere des Relais lassen sich entweder Weichen polarisieren, Blöcke
signalabhängig versorgen oder motorisierte Geräte wie (Wasser-)Pumpen schalten. Besonders komplex
ist die Möglichkeit, motorische Weichen anzusteuern: Das Erweiterungsmodul SwitchPilot bewältigt
selbstverständlich auch die notwendige Motorpolarisation problemlos.
