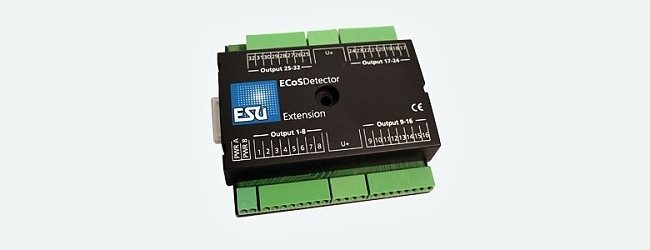

ESU 50095 EcoS-Detektor mit 32 Ausgängen zur Steuerung von Signalen, Gleisplan etc.

Bei Bedarf kann jeder ECoSDetector durch ein ECoSDetector Erweiterungsmodul ergänzt werden, das
einfach an den ECoSDetector angeschlossen werden kann. Jedes
ECoSDetector Erweiterungsmodul bietet 32 Transistorausgänge.
Ausgänge
Jeder der 32 Ausgänge liefert Strom bis maximal 100 mA. Da diese Ausgänge als „Open Collector“
ausgeführt sind, können Sie entweder kleine Glühlampen oder LEDs mit Strombegrenzungswiderständen
direkt daran anschließen.
Der Gesamtstrom aller Ausgänge darf 1,5 A nicht überschreiten! Zur Versorgung können beliebige
Gleich- oder Wechselstromtransformatoren (15 V – 19 V) verwendet werden.
Gleisbild und Blocksignale
Die Ausgänge können genutzt werden, um den Zustand jedes einzelnen Gleisabschnitts extern anzuzeigen
(z. B. auf dem Gleisstellpult).
Alternativ besteht die Möglichkeit, den Zustand jedes Gleisabschnitts über ein Blocksignal
(rot/grün) auf dem Display anzuzeigen.
Die Transistorausgänge des ECoSDetector-Erweiterungsmoduls lassen sich bequem über Ihre ECoS-
Zentrale in der gewünschten Betriebsart programmieren.
Gleisstellpult
Die Kombination aus ECoSDetector und Erweiterungsmodul bietet jedoch noch mehr: Bauen Sie ganz
einfach Ihr eigenes Gleisstellpult! Schließen Sie dazu Taster oder Kippschalter an die Ausgänge des
ECoSDetector an, die dann über das Stellpult Weichen und Fahrstraßen bedienen können.
Die Transistorausgänge des Erweiterungsmoduls dienen zur Beleuchtung von Gleisabschnitten. Die
gesamte Konfiguration erfolgt bequem über das Display Ihrer ECoS-Zentrale.
Für ein größeres Gleisstellpult können Sie auch mehrere ECoSDetector-Module kombinieren. So können
Sie bis zu 100 Gleisstellpulte pro Anlage bauen und steuern.
